Гвинтові циліндри для лиття під тиском: серце сучасного виробництва пластмас

У переробці пластмас небагато компонентів є такими критичними — і такими, якими часто нехтують, — якшнековий ствол для лиття під тиском. Цей високоточно розроблений вузол робить більше, ніж просто переміщує матеріал; він розплавляє, змішує та створює саму основу кожної пластикової деталі, яку ми використовуємо щодня. Оскільки галузі потребують вищої точності, швидших циклів і більш стійких операцій, технологія гвинтових бочок зазнає тихої, але значної еволюції.

Основна функція шнека

Кожна машина для лиття під тиском працює за простим принципом: перетворюйте тверді пластикові гранули в однорідну розплавлену рідину, а потім впорскуйте цю рідину у форму. Гвинтовий циліндр робить це можливим через три послідовні фази — пластифікацію, накопичення та впорскування — витримуючи тиск до 2500 бар.

Простіше кажучи: якщогвинтовий стволє серцем машини, її конструкція визначає працездатність усієї вашої роботи.

Будь-хто, хто працює у сфері лиття під тиском, знає це: ствол шнека — це «шлунок» машини — подається пластик, і чи він «перетравлюється» належним чином і рівномірно виходить, залежить повністю від цього компонента. Хороший набір гвинтових циліндрів забезпечує безперебійну роботу вашої машини протягом багатьох років без серйозних проблем. Але оберіть неправильний або знехтуйте техобслуговуванням, і в кращому випадку ви побачите браковані продукти, а в гіршому — повне зупинення виробничої лінії — і втратою є не лише вартість заміни деталей, але й цінний час виконання замовлення та довіра клієнта.

Чому гвинтові бочки такі «делікатні»?

Гвинтові бочки працюють в деяких із найскладніших умов у виробництві:

• Високі температури: температура бочки зазвичай коливається від 150°C до 400°C залежно від матеріалу, що обробляється
• Високий тиск: тиск уприскування може досягати 1500–2500 бар — це можна порівняти з вагою маленького автомобіля, який тисне на ділянку розміром з ніготь.
• Сильне зношення: матеріали, посилені скловолокном, мінеральними наповнювачами або антипіренами, мають високу абразивність на поверхнях гвинтів і стовбурів, як наждачний папір, який постійно треться об метал
• Ризики корозії: такі матеріали, як ПВХ і ПОМ, можуть виділяти корозійні гази при високих температурах, викликаючи хімічну атаку на внутрішню стінку стовбура

Враховуючи ці суворі умови роботи, шнековий циліндр є однією з витратних частин, які найчастіше замінюють і мають найбільш важливе значення для вибору, на будь-якій машині для лиття під тиском.

Як виготовляються гвинтові бочки?

Гвинтовий ствол може виглядати просто, але процес його виготовлення дуже складний.

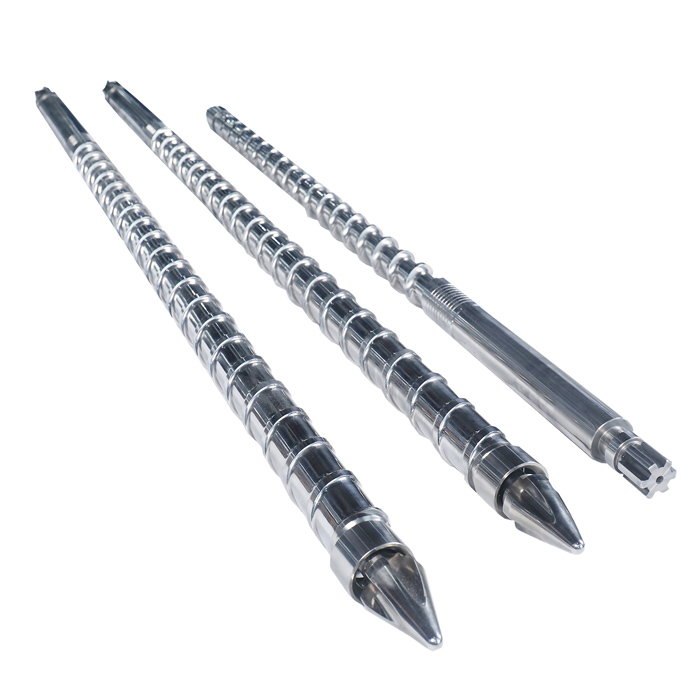

Виробництво гвинтів

Гвинти зазвичай виготовляють із азотованої сталі або швидкорізальної сталі порошкової металургії, формують за допомогою точного токарного та фрезерного фрезерування, а потім загартують за допомогою азотування або нанесення покриття для підвищення твердості поверхні та стійкості до зношування. Гвинти вищого класу мають покриття з карбіду вольфраму або хромонікелевого сплаву, досягаючи твердості до HV 1200–1400 (твердість за Віккерсом) — більш ніж удвічі твердіше, ніж стандартні азотовані гвинти.

Виробництво бочки

Основною технологією стовбура є біметалеве відцентрове лиття — шар зносостійкого та корозійно-стійкого сплаву (товщиною приблизно 1,5–2,5 мм) відцентрово відливається на внутрішню стінку стандартної сталевої труби. Цей шар може досягати HRC 58–64 (твердість за Роквеллом), що забезпечує значно довший термін служби, ніж стандартні бочки. Незважаючи на те, що цей тип бочки дорожчий, він необхідний для обробки склонаповнених або високоабразивних матеріалів.

Як правильно вибрати стовбур гвинта? Три золотих правила

Багато покупців запитують «якийгвинтовий стволє найкращим", але досвідчені технічні спеціалісти скажуть вам: немає єдиного найкращого варіанту – лише той, який відповідає вашим потребам. Дотримуйтесь цих трьох практичних правил:

Правило 1: підберіть гвинт відповідно до матеріалу

Правило 2: Зіставте параметри машини

Не просто дивіться на сам гвинт — переконайтеся, що ємність упорскування і відношення довжини до діаметра (L/D) сумісні з вашою машиною.

Співвідношення L/D: відношення ефективної довжини гвинта до діаметра. Типовий діапазон становить від 18:1 до 25:1. Більш високі коефіцієнти покращують якість пластифікації для вимогливих матеріалів, але також збільшують час перебування в розплаві та тепло зсуву — чутливі до тепла матеріали можуть деградувати.

Коефіцієнт стиснення: коефіцієнт зміни об’єму в зонах подачі, стиснення та дозування шнека. Для пластмас загального призначення зазвичай використовується від 2,5:1 до 3,5:1; ПВХ та інші чутливі до тепла матеріали потребують менших коефіцієнтів стиснення, щоб зменшити нагрівання при зсуві.

Практична порада: якщо сумніваєтеся, перевірте оригінальну інструкцію до машини або запитайте напряму у виробника обладнання — вони найкраще знають свої машини та можуть дати вам найнадійнішу пораду щодо відповідності.

Правило 3: дивіться на загальну вартість, а не лише на ціну покупки

Ціна наборів гвинтових бочок коливається від кількох тисяч до десятків тисяч доларів. Але досвідчені покупці дивляться на вартість виготовленої деталі. Дешевший гвинт, який зношується за три місяці, насправді може коштувати дорожче, ніж гвинт преміум-класу, який служить більше року, оскільки час простою та робота для заміни часто перевищують різницю в ціні.

Щоденне технічне обслуговування: п’ять «не можна»

Навіть найкращий гвинтовий ствол рано вийде з ладу без належного обслуговування. Ось п’ять практичних порад від досвідчених майстрів:

1. Не починайте холодно. Завжди ретельно розігрівайте машину перед запуском. Після досягнення заданої температури тримайте її протягом 15–20 хвилин, щоб гвинт і стовбур рівномірно розширилися. Якщо ви починаєте з холодної машини, нерівномірне теплове розширення може спричинити заклинювання гвинта всередині стовбура, а це означає повний демонтаж.

2. Не пропускайте сушіння матеріалів. Гігроскопічні матеріали, такі як ПА та ПЕТ, перед обробкою необхідно висушити до заданого вмісту вологи. Волога при високих температурах спричиняє гідролітичну корозію гвинта та стовбура — ви не бачите, як це відбувається, але пошкодження накопичуються з часом.

3. Не забудьте перевірити зворотний клапан. Зворотний клапан (зворотне кільце) є частиною гвинтового вузла, яка швидко зношується. Регулярно перевіряйте його та замінюйте, коли він зношений. Якщо він не герметизується належним чином, матеріал витікає назад під час ін’єкції, спричиняючи непостійну вагу порцій і зростання відсотка браку.

4. Не дозволяйте гвинту працювати порожнім. Якщо в бункері закінчився матеріал, негайно зупиніть машину або негайно заповніть його. Запуск порожнього гвинта всередині стовбура означає контакт металу з металом — лише через кілька разів гвинт і стовбур руйнуються.

5. Не пропускайте захист від іржі під час вимкнення. У разі тривалого простою (наприклад, закриття у відпустку) завжди очищайте стовбур очисною сумішшю, як-от PP або PE, а потім нанесіть мастило для захисту від іржі перед ущільненням. Інакше ви виявите іржу на внутрішній стінці стовбура під час запуску — і ваші продукти вийдуть повні чорних плям. Це просто не варте клопоту.

Коли настав час замінити ствол гвинта?

Слідкуйте за цими попереджувальними знаками — вони вказують на те, що час подумати про заміну:

Невідповідна вага деталей: деталі значно відрізняються за вагою за однакових налаштувань і форми

Чорні цятки або жовті смуги на деталях: матеріал руйнується всередині стовбура, що часто є ознакою надмірного нагрівання зсуву внаслідок зношення гвинта

Знижена пропускна здатність: менший вихід матеріалу за тієї самої швидкості шнека — означає, що шнек зношений і менш ефективний

Тиск упорскування ненормально зростає: для досягнення тієї самої швидкості вприскування необхідний вищий тиск — вказує на знос стовбура або збільшення зазору гвинта

Якщо ви помітили щось із цього, заплануйте перевірку або заміну якнайшвидше. Чекати повного виходу з ладу набагато дорожче, ніж завчасна заміна.
