Бар'єрний шнек проти звичайного шнека: як вибрати екструзійний замінник

заEJS Індустрія

• Почніть із записів про дефекти та роботу, а не з обіцяного збільшення виробництва.
• Окремі проблеми плавлення, змішування, подачі та механічного зносу.
• На кресленні окремо вкажіть основний проліт і загороджувальний проліт.
• Зіставте пропозицію з встановленим стволом, системою подачі та доступною робочою довжиною.
• Прийміть заміну на стабільне виробництво за специфікаціями в узгодженому робочому діапазоні.

Як звичайні та бар'єрні гвинти справляються з плавленням

Звичайний тризонний шнек має живильну, перехідну та дозувальну секції. У перехідній секції твердий матеріал і накопичувальний розплав поділяють основний канал. Бар’єрний шнек додає вторинний канал, який розділяє частину секції плавлення на канали для твердих речовин і розплаву. Розплав проходить через підрізаний бар'єрний політ у канал розплаву, оскільки тверді речовини продовжують проходити через свій власний канал.Пояснення загороджувального гвинта Раувендалаописує це розділення та зміну розташування каналів уздовж секції бар’єру.

That distinction identifies a design method, not an automatic performance ranking. The geometry still needs to suit the material entering the machine and the production requirement. TheПорівняння SHS Extrusion Trainingрозглядає гвинтову конструкцію як компроміс між здатністю до пластифікації та дбайливою обробкою та описує як звичайну, так і бар’єрну архітектури.

Якщо поточний гвинт виробляє прийнятний продукт у необхідному робочому діапазоні, задокументуйте цю базову лінію перед зміною його архітектури. Якщо якість погіршується лише зі збільшенням заданої швидкості, запишіть, звідки починається погіршення та показання якого процесу змінюються разом із цим. Цей доказ робить обговорення дизайну корисним; слова «високий вихід» не мають.

TheПосібник покупця екструдера EJSохоплює ширшу специфікацію та процес заміни. Це порівняння стосується звичайних і бар’єрних одногвинтових конструкцій, а не вибору між одно- та двошнековими машинами.

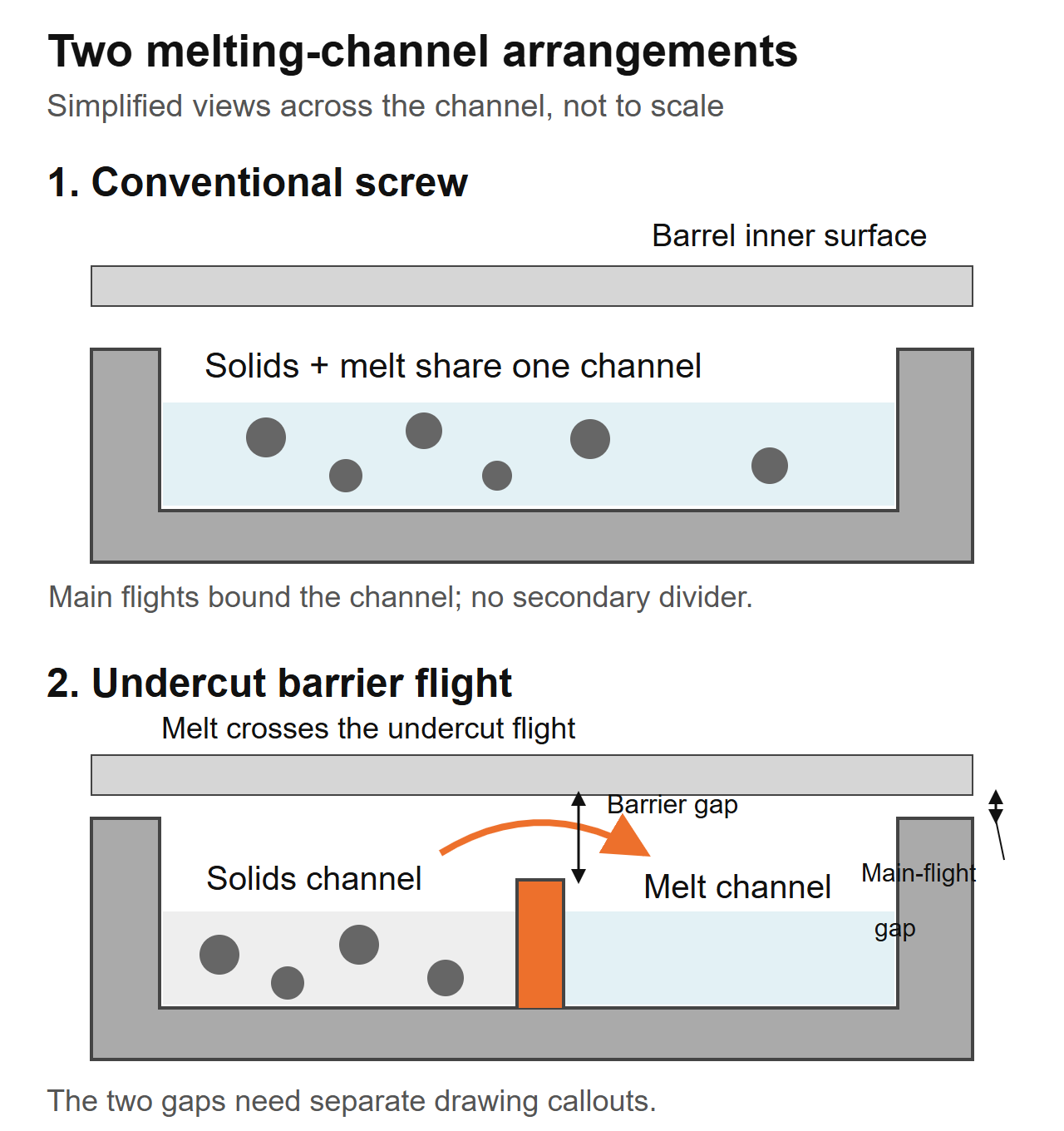

Ознайомтеся з допуском до шлагбауму окремо від дозволу на політ

Два виміри потребують окремих назв. Кліренс основної рейки — це зазор між зовнішнім діаметром основної рейки та каналом ствола. Просвіт загороджувального прольоту — це проміжок над другорядним прольотом. У типовій конструкції бар’єру з підрізом вторинний канал має менший зовнішній діаметр, що забезпечує проходження розплаву через нього. Це різні функції, і вони повинні мати різні виноски.

Для порівняння концентричних розмірів радіальний зазор становить:

Радіальний зазор = (діаметр отвору ствола − відповідний діаметр польоту) / 2

Цей розрахунок описує номінальне співвідношення між діаметрами. Він не встановлює найменшого локального зазору в ексцентричному, пошкодженому або зміщеному вузлі або робочого зазору при температурі обробки.

Приклад розмірів, а не рекомендація щодо обробки

Припустимо, що отвір стовбура становить 90,10 мм, діаметр основного каналу 90,00 мм і діаметр бар’єрного каналу 89,30 мм у місці, яке порівнюється. Результуючий радіальний зазор головної планки становить 0,05 мм; радіальний зазор шлагбауму 0,40 мм. Ці припущені значення пояснюють арифметику і не є визначеними допусками для продукту EJS.

Цитата, у якій зазначено лише «дозвіл на політ», є неоднозначною для цієї геометрії. Запитайте, який проліт, яке осьове розташування та чи є значення радіальним чи діаметральним. Також відрізняйте номінальні розміри нових деталей від поточних показань зносу. Не вимірюйте один політ і не припускайте, що він описує інший.

Розробник повинен вказати робочі зазори для фактичної смоли та машини. Менший шлагбаум автоматично не є кращим, а більший не безпечнішим. Дотримуйтеся схваленої геометрії та методу контролю разом, а не приймайте номер від іншого екструдера.

Бар'єрна секція та змішувальна секція вирішують різні проблеми

Розплавлення та змішування заслуговують окремої перевірки. Бар’єрна секція керує переходом твердого стану в розплавлений. Наступний змішувач працює над однорідністю або дисперсією розплаву відповідно до його геометрії. Шнек може містити обидва, тому «бар’єрний або змішувальний шнек» часто є неповним вибором.

РаувендаляОпис загороджувального гвинта CRDчітко обговорюється додавання нижнього змішувача, оскільки сама по собі бар’єрна секція не забезпечує необхідного розподільного змішування. Це причина для визначення кожної функції, а не для припущення, що EJS використовує цей запатентований дизайн.

TheКерівництво по розділу змішування EJSрозрізняє елементи Maddock, Pineapple і Saxton. Використовуйте його, щоб обговорити бажану дію змішування після виявлення дефекту. Знайома назва мікшера все ще потребує креслення та робочого контексту.

Уникайте призначення нового гвинта лише за зовнішнім виглядом. «Гель» і «риб’яче око» – це опис продукту, а не підтверджена причина. Сторонні частинки або пошкоджений матеріал не слід розглядати як звичайний нерозплавлений матеріал, який обов’язково буде видалено в новій секції плавлення.

Попросіть пропозицію окремо визначити секції плавлення та секції змішування, включаючи їх розташування та призначені функції. Якщо обидва змінюються, виробниче випробування оцінює весь гвинт. Без відповідного порівняння неможливо відокремити переваги бар’єрного польоту від переваг змішувача.

Встановити, чи дійсно лінія обмежена плавленням

Почніть із поточної схваленої установки та стабільного еталонного запуску. Для порівняння використовуйте той самий сорт смоли, процедуру приготування, суміш, матрицю та сито. Визначте, яка перевірка продукту обмежує робочу швидкість: видимі дефекти, зміна розмірів, температура плавлення, навантаження приводу чи вимоги до нижньої частини.

У межах інструкцій з експлуатації постачальника машини та безпечних обмежень записуйте процес у погоджених точках виробництва. Не збільшуйте швидкість лише для того, щоб спровокувати збій. Зберіть вихідні дані за часом, фактичну температуру розплаву, тиск, швидкість шнека, навантаження приводу та результати якості продукту за однакові інтервали відбору.

Визначте проблему в термінах, які може використовувати дизайнер

«Нерозплавленість з’являється, коли ми перевіряємо цей клас у цій робочій точці» є корисним початковим твердженням, якщо зразки та записи це підтверджують. «Нам потрібно на 30% більше виробництва» — це мета, а не пояснення того, що сьогодні заважає цьому випуску. Зберігайте ціль і діагностоване обмеження в окремих полях.

Компроміси реальні. АДослідження оптимізації 2023 року Гаспар-Кунья та його колегипорівняли звичайні конструкції та конструкції бар’єрів Майлефера для LDPE та PP. У змодельованих випадках конструкції бар’єрів були загалом вигідними для LDPE, тоді як обидві архітектури були можливими для PP. Це були чисельні порівняння дизайну, а не виробничі випробування EJS або рекомендації для кожного сорту полімеру.

Використовуйте цю відмінність під час оцінки претензій постачальника. Запитуйте результати за відповідних умов із визначенням повної геометрії, а не приймайте «загороджувальні гвинти краще» як доказ вашої лінії.

Заводське питання: що змінилося в бункері?

У запиті на заміну EJS встановлена ​​специфікація становила 90 мм, 30:1 L/D і ступінь стиснення 3:1. Лінія мала стрибки тиску в матриці та непостійну товщину стінки. Початковим запитом було скопіювати нібито зношений гвинт. Ми запитали, що тепер увійшло в бункер порівняно з початковою установкою: завод почав змішувати власну обрізку краю в корм. нашопубліковані цехові заміткиопишіть, чому ця зміна повинна бути частиною специфікації заміни.

Це питання належить до початку будь-якої дискусії від традиційного до бар’єру. Запишіть, чи містить корм гранули, пластівці чи мелений матеріал, і як суміш досягає горла. «Однаковий полімер» не означає, що корм є однаковим.

Перетворіть опис каналу на зручну специфікацію

Зберіть репрезентативну пробу та визначте її джерело. Зверніть увагу на розподіл частинок за розміром, форму, метод змішування та те, чи змінюється пропорція під час циклу. Якщо ви вимірюєте насипну щільність, стежте за тим, щоб контейнер і метод наповнення були незмінними. Вільно налитий зразок і ущільнений зразок є різними вимірюваннями.

Вкажіть, чи встановлений ствол має гладкоствольну або жолобкову секцію подачі, і опишіть будь-яке контрольоване подавальне або допоміжне обладнання. Попросіть пропозицію гвинта визначити умови годування, які вона передбачає. Не вважайте, що конструкція, призначена для однієї системи годування, є аналогічною заміною в іншій.

Для огляду заводу креслення та опис матеріалу повинні надійти разом. На кресленні можна визначити механічну оболонку, але він не може описати зміну подачі, що відбулася після встановлення шнека. І навпаки, фотографії нерегулярного живлення не встановлюють відповідний профіль каналу або бар'єрний прохід.

Також окремі вимоги до зносу від геометрії плавлення. Наповнювачі, добавки та історія забруднень належать до обговорення обробки поверхні. TheДовідник з матеріалів EJSохоплює це рішення. Зміна архітектури гвинта не вирішує автоматично неправильно вказану робочу поверхню.

Чи може запірний шнек підійти до наявного екструдера?

Запропонована модернізація повинна пройти дві перевірки: механічне пристосування та придатність до процесу. Проходження першого не встановлює другого. Стовбур і з’єднання приводу можуть фізично приймати гвинт, тоді як його геометрія залишається непридатною для подачі або робочого діапазону.

Порівняйте креслення з встановленим вузлом, а не лише з назвою моделі. Встановіть корисну довжину борта, профіль отвору стовбура, з’єднання приводного кінця, деталі розрядного кінця та положення отвору подачі. Включіть будь-який вентиляційний отвір або іншу функцію стовбура, якій повинен відповідати гвинт. Слідкуйте за умовами розмірів виробника машини.

Не припускайте, що більший L/D можна поставити як звичайне оновлення. Доступна робоча довжина повинна вміщувати подачу, бар’єр і нижні секції разом. ДивEJS L/D і довідник щодо ступеня стисненнячому ці співвідношення заголовків залишають невизначеними важливі деталі профілю.

Огляньте стовбур перед тим, як дати дозвіл на заміну лише гвинтом. Його поточні розміри отвору мають значення як для підгонки, так і для обговорення зазору. Дотримуйтеся схваленої процедури перевірки, а не призначайте один універсальний ліміт заміни. TheДовідник щодо терміну служби EJSпояснює, як відповідні вимірювання компонентів підтримують це рішення.

Вказуйте креслення, а не просто «загороджувальний гвинт»

На кресленні повинні бути визначені особливості, що визначають пропоновану конструкцію. Тримайте його перегляд пов’язаним із пропозицією, специфікацією матеріалів і вимогами до перевірки. В іншому випадку постачальник може погодитися на слово «бар’єр» без погодження обох сторін з однаковою геометрією.

Запитайте про початок і кінець секції бар’єру, профілі діаметра основного та бар’єрного прольоту, їх випередження або кроки, ширину прольоту, профілі глибини русла та перехід до нижньої секції. Там, де канали змінюються по довжині, визначте станції огляду. Одне значення діаметра чи ступеня стиснення не може замінити цю інформацію.

Що нам потрібно для запиту на заміну EJS

нашСторінка продукту бочки екструдераописує індивідуальні роботи по заміні та звіт про перевірку та сертифікат на матеріал, що постачається разом із гвинтовими бочками. Для перегляду проекту надішліть встановлений креслення та запропоновану редакцію окремо разом із вимогами процесу. Це надає дискусії визначений компонент і визначений обов’язок.

включають:

1. Марка машини, модель, посилання на встановлені компоненти та механічні креслення.
2. Сорт смоли, добавки, завантаження наповнювача, форма корму та спосіб приготування.
3. Існуючий профіль і запропоновані зміни, включаючи будь-який змішувач.
4. Часова продуктивність, оберти, фактична температура розплаву, тиск і показники приводу.
5. Зразки дефектів або фотографії, прив'язані до записаних робочих точок.
6. Зіставлення розмірів шнека/ствола, якщо існуючі компоненти використовуватимуться повторно.
7. Асортимент виробництва та перевірки товару, яким має задовольняти заміна.

Не дозволяйте перевірочній документації стати заміною виробничого випробування. Звіт про розміри може продемонструвати відповідність затвердженому кресленню; це не встановлює, що обрана геометрія вирішує проблему процесу. Випробування потребує власних умов і критеріїв прийнятності.

TheСторінка EJS з одним гвинтомє корисною довідкою про продукт під час підготовки інформації про встановлені компоненти. Надішліть фактичний креслення та обов’язок для перевірки, а не припускайте, що загальна конфігурація бар’єру підтверджена.

Оцінюйте випробування за прийнятною продуктивністю, температурою та енергією

Узгодьте метод приймання перед тим, як замовити або ввести в експлуатацію переглянуту конструкцію. Використовуйте ті самі місця вимірювання та визначений постійний інтервал виробництва. Записуйте поведінку запуску та очищення окремо від результатів стабільного стану, щоб легкий запуск не приховував нестабільне вікно роботи.

Два корисних обчислення:

Питома продуктивність = виміряна масова продуктивність (кг/год) / швидкість шнека (об/хв)

Питома електрична енергія = виміряна електрична потужність (кВт) / виміряна масова потужність (кг/год)

Другий результат має одиниці кВт-год/кг. Вкажіть межі вимірювання: потужність лише приводу та загальна потужність лінії є різними величинами. Відсоток струму двигуна не є прямим виміром електричної потужності, і його не слід підставляти в цю формулу.

Арифметичний приклад, що демонструє компроміс

Припустимо, що випробування А виробляє 180 кг/год при 60 об/хв із 54 кВт, виміряними на визначеній електричній межі. Випробування B виробляє 210 кг/год при 70 об/хв із 70 кВт на тій самій межі. Ці припущені показання є прикладом розрахунку, а не проектом EJS або прогнозом для будь-якої гвинтової архітектури.

Випробування B має більший масовий вихід, але ідентичний питомий вихід і більшу питому електричну енергію в цьому прикладі. Якість продукту та температура розплаву все ще необхідні, перш ніж називати це вдосконаленням. Також повідомте, яка частина виміряного виробництва проходить узгоджені перевірки продукції.

Протестуйте відповідні класи та необхідні робочі точки, а не вибирайте лише найпростіший демонстраційний запуск. Швидкість документа, умови подачі, тиск, фактична температура розплаву, межа потужності та якість разом. Надішліть цей запис черезКонтактна сторінка EJSколи обговорюється заміна, тож метою є корисний робочий діапазон, а не ізольоване число пікового виходу.

Часті запитання

У чому головна відмінність шлагбаума від звичайного гвинта?

Звичайний тризонний одношнековий шнек використовує один головний канал через секцію плавлення. Бар'єрний гвинт вводить вторинний потік для формування твердих речовин і каналів розплаву. Для порівняння все ще потрібні повні профілі, матеріали та умови експлуатації; сама по собі назва архітектури не визначає, яка заміна відповідає обов’язку.

Чи замінює бар’єрний гвинт секцію змішування?

Не автоматично. Бар'єрна секція керує плавленням, тоді як змішувач забезпечує необхідний розподіл або дисперсію в розплаві. Гвинт може містити обидва. Визначте дефект і вкажіть призначену функцію кожної секції замість того, щоб припускати, що бар’єрний політ забезпечує будь-яку форму змішування.

Чи забезпечить бар’єрний гвинт більший вихід чи усуне всі гелі?

Ні. Спочатку встановіть фактичне обмеження та визначте дефект. Зміни в конструкції плавлення не виправляють автоматично непостійну подачу, погіршений матеріал, забруднення, знос, обмеження приводу або обмеження за потоком. Порівняйте стабільне, прийнятне виробництво з температурою, тиском і потужністю за певних умов випробування.

Чи пропуск через шлагбаум є таким самим, як дозвіл на основний рейс?

Ні. У типовому розташуванні бар’єру з підрізом вторинна стрічка має окремий діаметр і прохід над ним. Визначте напрямок, осьове положення та радіальне або діаметральне положення на кресленні. Розрахунки номінального діаметра не встановлюють кожен місцевий або гарячий зазор у зібраній машині.

Чи можна замінити звичайний гвинт без заміни стовбура?

Це вимагає аналізу розмірів і процесу. Перевірте профіль і стан отвору ствола, механічні інтерфейси, робочу довжину, розташування подачі та робочі межі щодо запропонованого гвинта. Фізично встановлений гвинт не обов’язково є відповідною технологічною заміною, і не можна вважати, що зношений ствол відповідає оригінальному малюнку.

Яку інформацію я повинен надіслати для перегляду заміни?

Надішліть деталі машини, встановлені та запропоновані креслення, інформацію про смолу та подачу, експлуатаційні записи, виявлені дефекти та доступні вимірювання шнека/ствола. Вказати необхідний асортимент і перевірку якості продукції. Слідкуйте за тим, щоб перегляд креслення та умови випробувань були чіткими, щоб геометрію, механічну підгонку та прийняття процесу можна було переглянути окремо.
